오토시스템 주식회사가 제조 판매하는 모니터 서스펜션 장치입니다. 기존 모니터 서스펜션 장치보다 조작성을 향상시킨 신모델입니다.
다양한 임상 환경에 맞춰 모니터를 배치할 수 있어 작업 공간을 효율적으로 확보할 수 있습니다. 대형 모니터와 다양한 배치 구성이 보편화되는 환경에서도, 암의 상향 스트로크를 확보하여 부드럽고 원활한 조작이 가능하도록 했습니다.
또한, 쿠라레트레이딩 주식회사의 방사선 방호판과 함께 사용할 수 있습니다.
특징

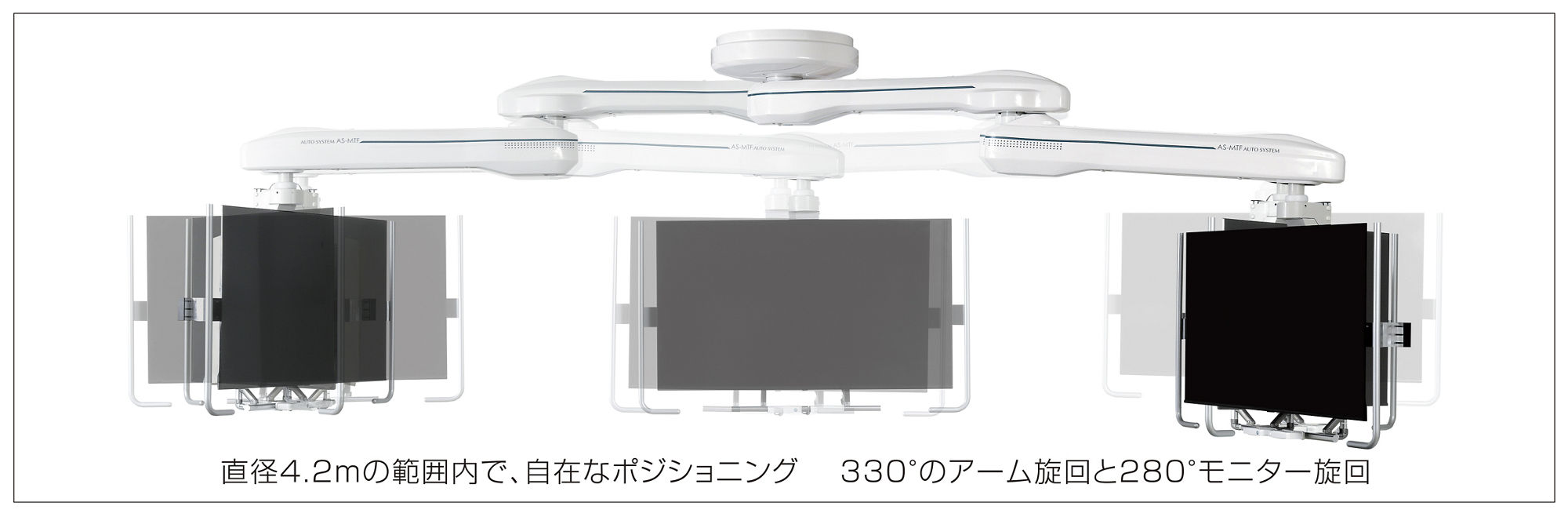

긴 암을 활용한 넓은 가동 범위
직경 4.2m 범위 내에서 자유로운 포지셔닝을 실현했습니다. 330°의 암 회전과 280°의 모니터 회전으로 원하는 위치로 모니터를 이동할 수 있습니다.

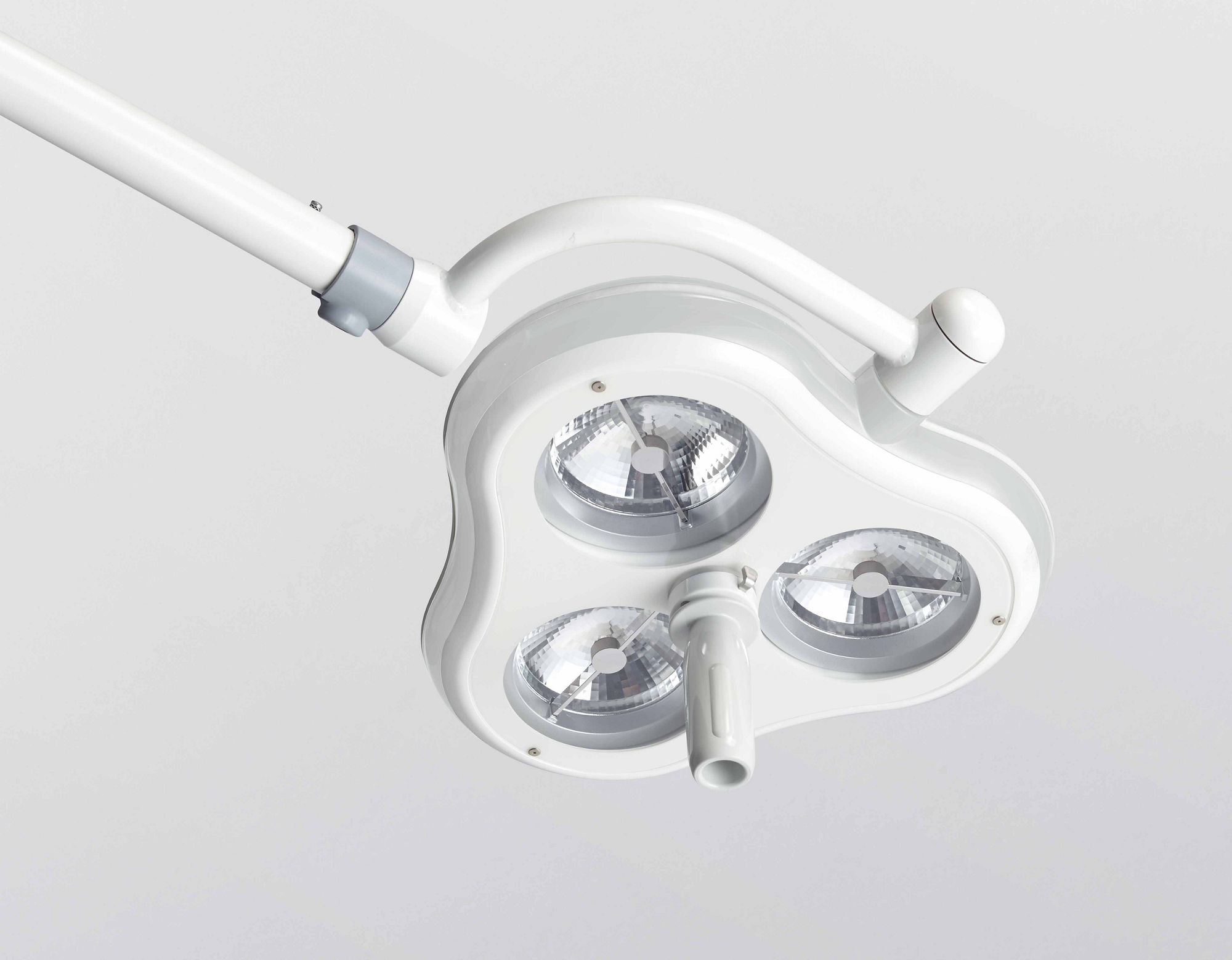

방사선 차폐판·조명기와 조합 가능
기존에 개별적으로 천장에 설치하던 모니터 현수기와 방사선 차폐판 또는 조명기를 동축으로 설치할 수 있습니다.
이를 통해 천장 공사에 소요되는 비용을 절감할 수 있습니다.
사양
천장 고정식・2방향 레일식, 두 가지 타입 중에서 선택하실 수 있습니다.
기본 성능
| AS-MTF-W | AS-MTF-FE | ||||||
|---|---|---|---|---|---|---|---|
| 기본 사양 | 방식 | 2방향 레일식 | 천장 고정식 | ||||
| 모니터 상하 이동 | 500m | 500m | |||||
| 모니터 회전 | 280° | 280° | |||||
| 탑재 모니터 총중량 | 40㎏ 미만 | 40㎏ 미만 | |||||
| 좌우 이동(장축 방향) | 2,100mm | ー | |||||
| 전후 이동(단축 방향) | 800mm | ー | |||||
| 암 회전 반경 | 컨트롤 암 | 1,100mm | 1,100mm | ||||
| 익스텐션 암 | ー | 1,000mm | |||||
| 암 회전 각도 | 컨트롤 암 | 330° | 330° | ||||
| 익스텐션 암 | ー | 330° | |||||
| 케이블 배선 처리 | 암 내부 | 암 내부 | |||||
| 표준 장비 | 원터치 그립 | ○ | ○ | ||||
| 액세서리 커버 | ○ | ○ | |||||
| 틸팅 구조 | ○ | ○ | |||||
| 옵션 | 보호판・무영등 조합 | ○ | ○ | ||||
| 상태 뷰(AS-MTF-SV) | ○ | ○ | |||||
| 케이블 캐리어(AS-MTF-CC) | ○ | ー | |||||
| 사이드 그립(AS-MTF-SG) | ○ | 표준 장비 | |||||
| 레일 연장 | ○ | ー | |||||
| 내부 잠금 스위치 | ○ | ー | |||||
※사양은 성능 개선을 위해 변경될 수 있습니다.

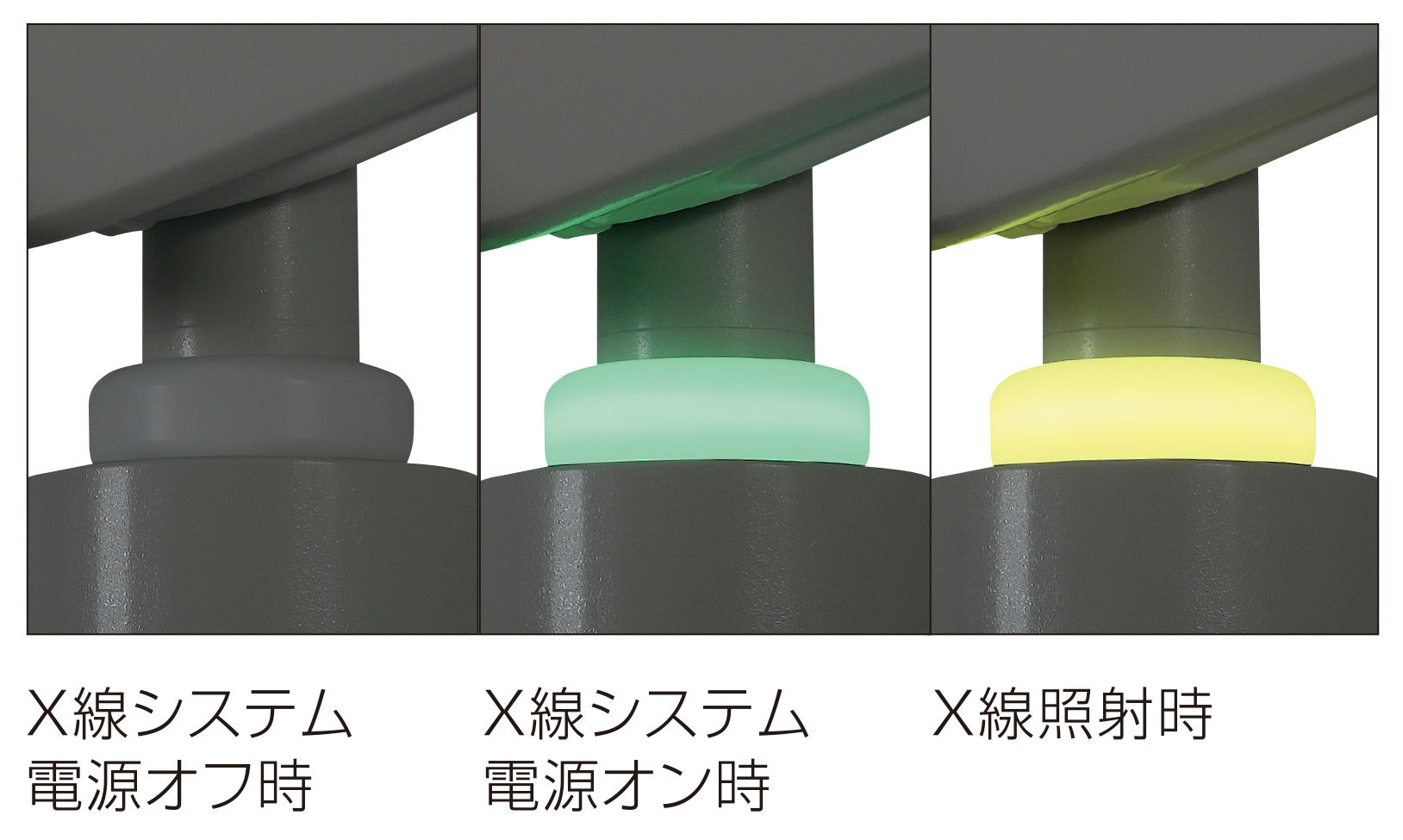

【Option】상태 뷰(AS-MTF-SV)
X선 시스템의 신호에 따라 LED가 점등됩니다. 넓은 시야각을 가지고 있어 검사·치료 중 어느 위치에서나 쉽게 확인할 수 있습니다.
※X선 시스템 본체와의 신호 형태에 따라 연결이 불가능할 수 있습니다.

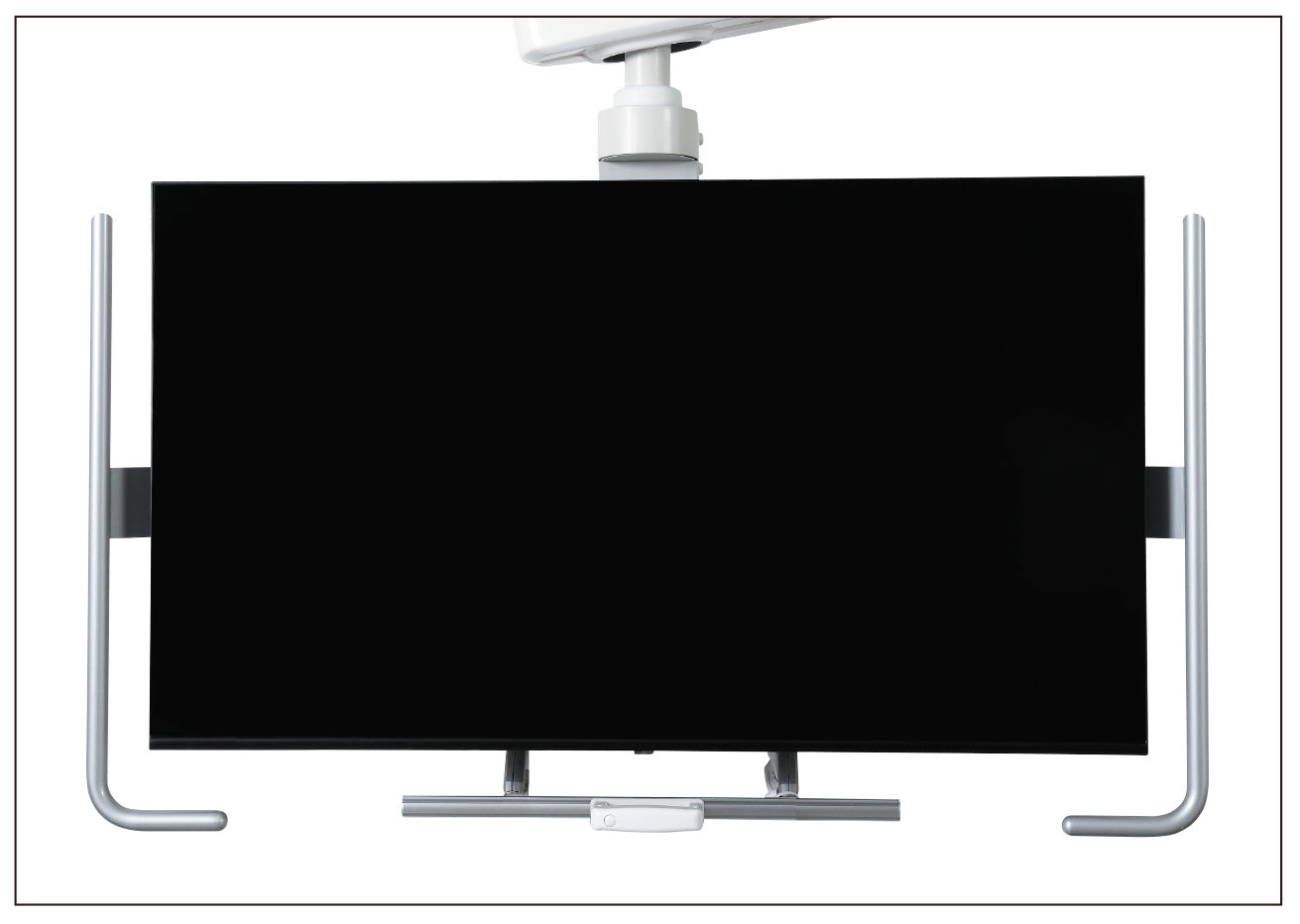

【W-type 전용 옵션】사이드 그립(AS-MTF-SG)
모니터 측면에 배치된 조작용 그립입니다.
모니터를 회전시킬 때 그립을 잡으면 원하는 위치로 정확하게 설정할 수 있습니다.
※천장 고정식: 표준 장비, 레일식은 옵션입니다.

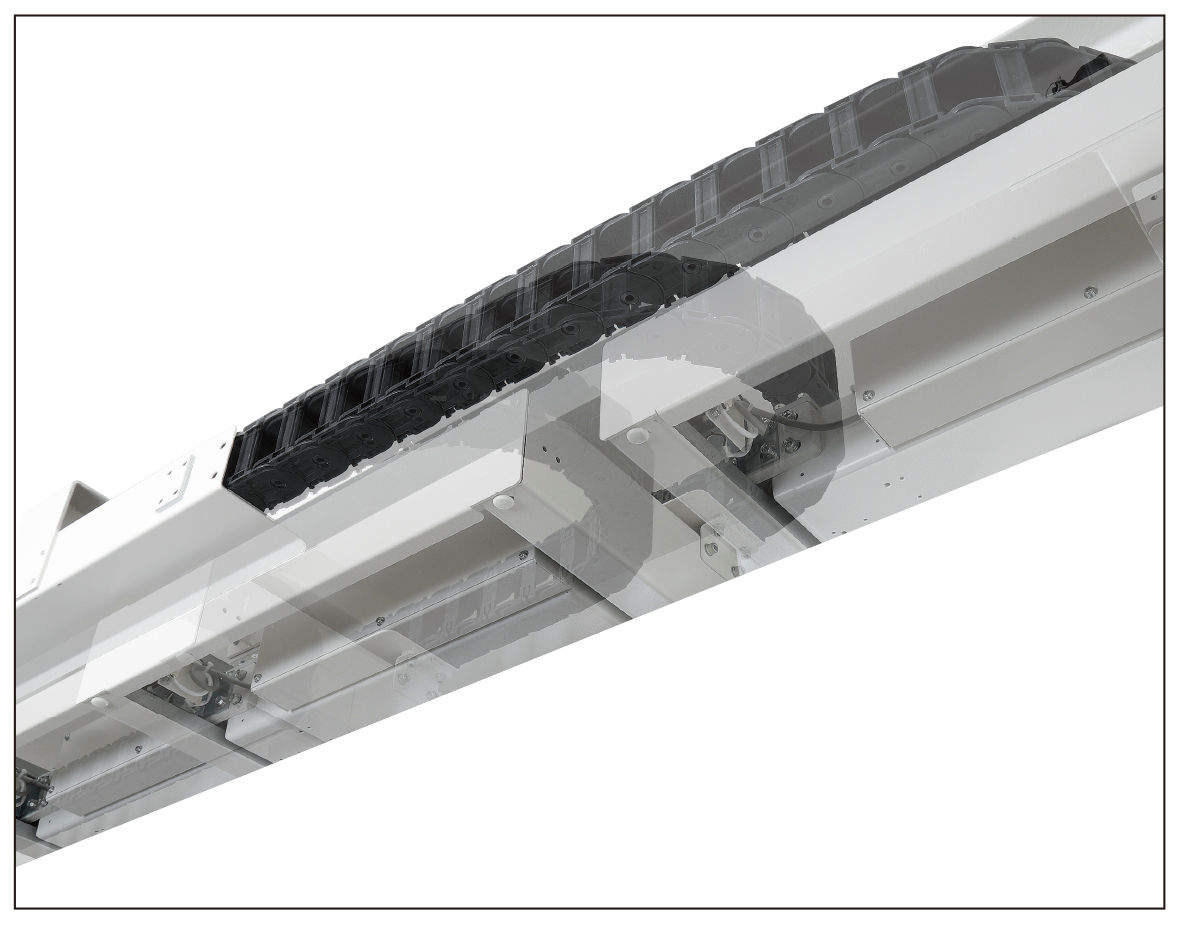

【W-type 전용 옵션】 케이블 캐리어(AS-MTF-CC)
체인형 가동부에 케이블을 수납하여 기기 이동 시 발생하는 케이블 꼬임이나 당김 등의 부담을 줄여줍니다.
또한 표준 커튼 방식에 비해 천장 아래 공간을 더욱 깔끔하게 정리할 수 있으며, 촬영실 내 가시성을 해치지 않습니다.
용도
의료 분야
X선 투시실
모니터 현수기와 방사선 차폐판이 결합되어 X선 투시실 내 공간 절약을 실현합니다.
또한 기존에 각각 천장 공사 및 설치 작업을 수행하던 것을 일체화하여 비용 절감이 가능합니다.
